WT1
特許第5523982号

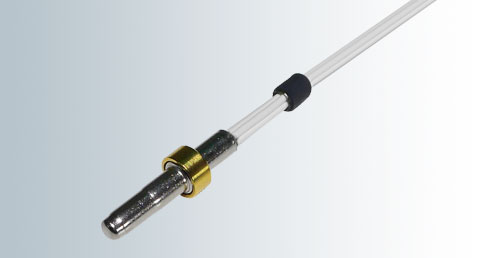

制御と異常監視バックアップ機能を備えた温度センサ
感熱部：ステンレス 電線：架橋フッ素ゴム電線
特長
- 特許第5523982号、USP9,322,718
- 制御と異常監視またはバックアップ機能を備えることが可能な温度センサ
- 同等スペックのガラス封止サーミスタ2本使い
- サーミスタ間での応答性能差が少ない
| 用途例 | 給湯器出湯温度検知 |
|---|---|
| 使用温度範囲 | 0～+120℃（コネクタ部除く） |
| 熱時定数 | τ＝1.2秒以下 |
| 90％熱応答 | 約2.5秒（攪拌水中） |
| 熱放散定数 | δ≒4.5mW/℃（攪拌水中）※サーミスタ2本通電時 |
| 耐電圧 | AC.750V 1秒 |
| 絶縁抵抗 | DC.500V 100MΩ以上 |
| 抵抗値 | R50＝3.485kΩ ※各種特性に対応可能 |
| B定数 | B0/100＝3450K ※各種特性に対応可能 |
※表中の数値は参考値です。
※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。
