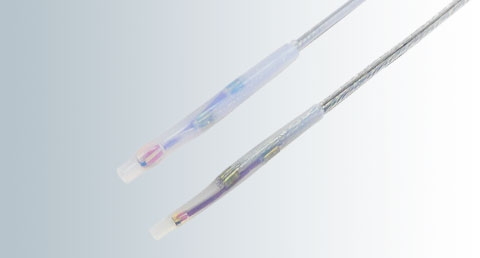

MP1
耐熱・耐油・耐溶液
感熱部:フッ素樹脂 電線:フッ素樹脂電線
特長
- フッ素樹脂で封止されている為、耐熱・耐油・耐溶液性に優れている
- 取り付けはブラケット等の設計可能
- 高温度範囲・高精度測定にも対応可能
用途例 |
・EV・HEV車の各種モーター・インバーター温度検知 ・液体の液位検知(PSB-S3形ガラス封止サーミスタ) |
---|---|
使用温度範囲 | -30~+200℃ ※上記温度を超える場合はご相談ください |
熱時定数 |
PSB-S1形ガラス封止サーミスタ
τ≒8秒(撹拌液中) PSB-S3形ガラス封止サーミスタ τ≒4秒(撹拌液中) |
熱放散定数 | PSB-S1形ガラス封止サーミスタ δ≒2mW/℃ PSB-S3形ガラス封止サーミスタ δ≒1.2mW/℃ |
耐電圧 | AC.1200V 1秒 |
絶縁抵抗 | DC.500V 100MΩ以上 |
抵抗値 | R100=3.3kΩ ※各種特性に対応可能 |
B定数 | B0/100=3970K ※各種特性に対応可能 |
※表中の数値は参考値です。
※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。
