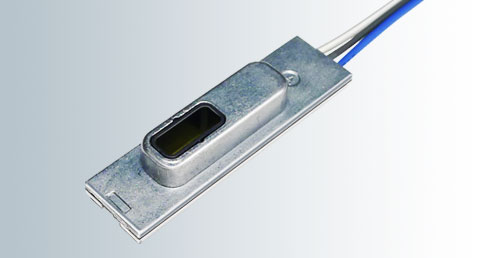

RDS1
特許第5207329号 高応答・高精度
電線：架橋ポリエチレン電線
特長
- 特許第5207329号、USP9,176,443
- 高応答・高精度な赤外線による非接触温度検知
- 定着器用温度センサの赤外線検知タイプ
- 小型のサーミスタを使用したシンメトリ構造で非接触にて高応答・高精度な温度検知が可能
| 用途例 | 複写機、プリンター、複合機等の定着・加圧ローラー温度検知 |
|---|---|
| 使用温度範囲 |
-10～+150℃（補償サーミスタ温度）、コネクタ部は除く センサ部：-10～+450℃（対象物検知温度）、補償温度が+150℃を超えないこと |
| 熱時定数 | τ＝0.6±0.2秒（φ40黒体ローラーより距離5mmにて） |
| 熱放散定数 | δ≒0.23mW/℃ |
| 耐電圧 | AC.500V 1秒 |
| 絶縁抵抗 | DC.500V 100MΩ以上 |
| 抵抗値 | R25＝220kΩ |
| B定数 | B25/50＝3750K |
※表中の数値は参考値です。
※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。
