サーミスタ素子
Thermistor Element

RB1形サーミスタ S1形

抵抗値許容差、B定数許容差±1%の高精度

材料と製造条件を見直すことで、抵抗値、B定数規格を高精度化したサーミスタです。
最高使用温度は標準的なPSB形サーミスタよりも低く設定していますが、ガラスサーミスタの基本的な構造は変わりなく、
はんだ耐熱性や加工熱履歴に対しては、一般的な樹脂サーミスタより優位性があります。

RB1形サーミスタ S1形

特長

  • サーミスタチップ電極に銀パラジウムを使用
  • 耐熱温度を120℃としてコスト重視
  • 抵抗値、B定数許容差±1%の専用設計
  • ガラス封止により耐環境性能を確保
  • 一貫した自動生産による高品質品の大量供給が可能
用途例 高温度域で使用しない各種用途に使用
使用温度範囲 -50~+120℃
熱時定数 約12秒
熱放散定数 約1.3mW/℃
絶縁抵抗 DC.500V 50MΩ以上

※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。

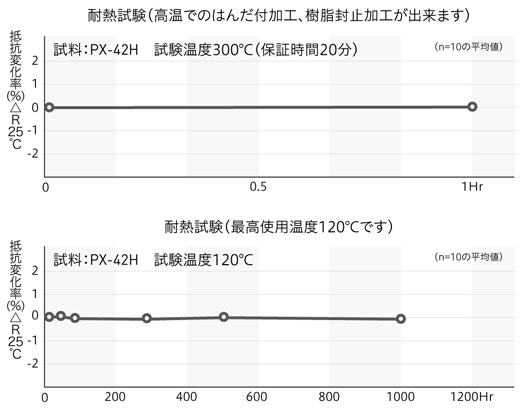

信頼性データ

信頼性データ
