サーミスタ素子
Thermistor Element

PSB-S5形サーミスタ

高速応答をご要望の方へ

自動量産化した最小サイズのガラスサーミスタとして紹介してから今に至るまで、唯一芝浦電子だけが製造可能な
高速応答ガラスサーミスタです。微小サイズながら、φ0.15mmのリード線を使っておりますので、
耐振動性が要求される車載用途での採用も広がっています。

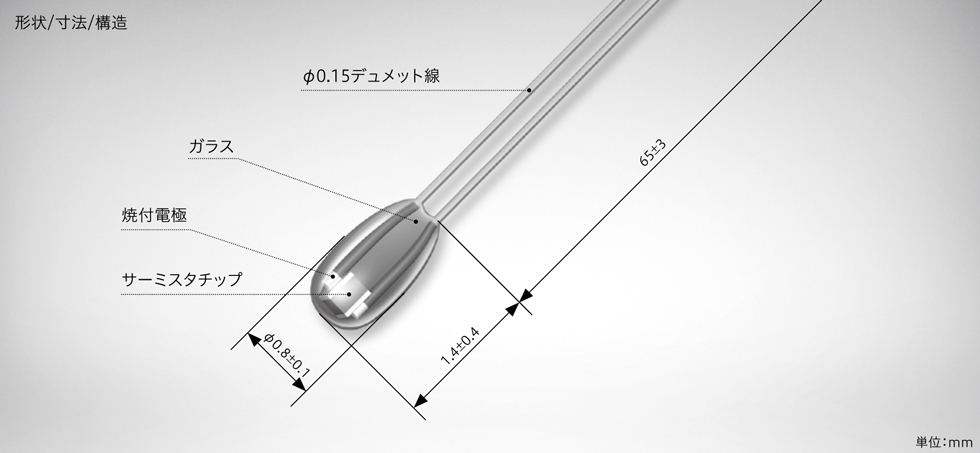

PSB-S5形サーミスタ

特長

  • サーミスタチップ電極に金を使用
  • ガラス封止により高耐熱性能、耐環境性能を確保
  • 抵抗値の長期安定性を保証
  • 熱応答性能はPSB-S1形の6倍
  • 一貫した自動生産による高品質品の大量供給が可能
  • 日・米・加・仏・英・独・伊・スイスの世界主要8カ国に特許取得の実績
用途例 次のような高速応答機器や細狭部測定用に使用
・省エネ環境対応 車載用途(エアマスフロー、T-MAPS、HV/EV車用モーター)
・複写機トナー定着器
使用温度範囲 -50~+250℃
熱時定数 約2秒
熱放散定数 約0.4mW/℃
絶縁抵抗 DC.50V 10MΩ以上

※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。

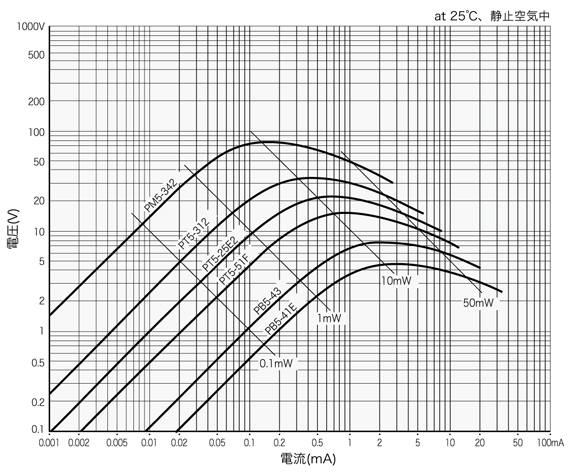

電圧-電流特性

電圧-電流特性
