NSII-E3形サーミスタ
機械的強度の向上を図りながら小型化した高信頼性サーミスタ

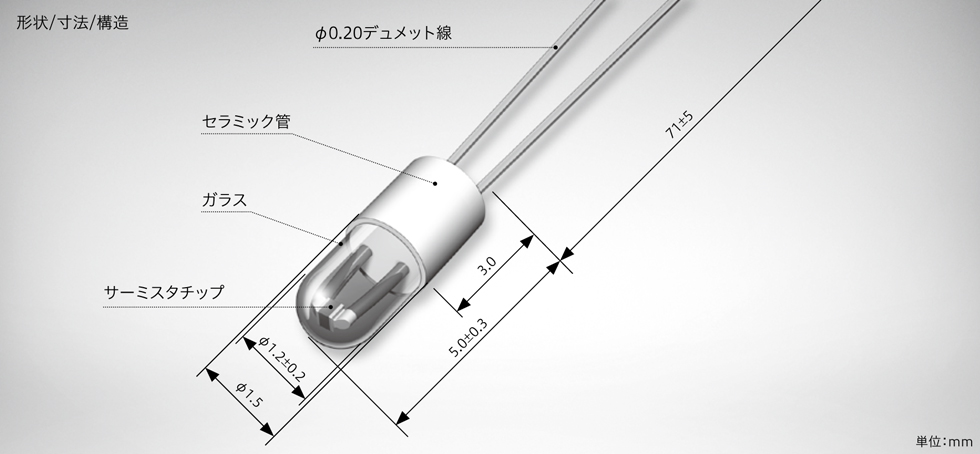

ガラス封止サーミスタのリード線出口をセラミックタブレットで機械的に補強し、電気的絶縁と機械的強度を
格段に向上させたサーミスタです。NSII-E1形のメリットをそのままに、PSB-S3形サイズまで小型化しました。
特長
- サーミスタチップ電極に金を使用
- ガラス末端を高強度セラミック管で補強
- PSB-S3形相当の小型化を実現
- 加工ストレスによるガラスへのダメージを低減
- リード線間の沿面距離を確保し、耐水・耐湿度性能を向上
- 抵抗値の長期安定性を保証
- 一貫した自動生産による高品質品の大量供給が可能
| 用途例 |
耐湿度環境での使用、ならびに機械的強度が要求される用途で NSⅡ-E1形より優れた応答性能が必要な機器で使用 ・給湯器用 ・食器乾燥機 ・衣類乾燥機 ・温水洗浄便座 ・コーヒーメーカー |
|---|---|
| 最高使用温度 | 300℃ |
| 熱時定数 | 約10秒 |
| 熱放散定数 | 約1.2mW/℃ |
| 絶縁抵抗 | DC.50V 10MΩ以上 |
※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。

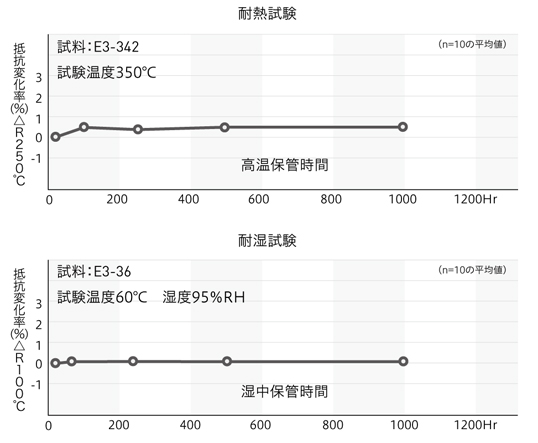

信頼性データ
