サーミスタ素子
Thermistor Element

PLシリーズ PL形

広温度範囲で高精度測定が可能なサーミスタ

PSB-S形サーミスタの特徴をそのままに、LowB定数のサーミスタチップをガラス封止しています。
従来は複数本のサーミスタを切り替えて広温度範囲のコントロールを行っていましたが、PL形を使用することで-50~+300℃の
範囲を1本でコントロール可能になります。現在はPSB-S1形、PSB-S2形、PSB-S3形 3形状の供給が可能です。

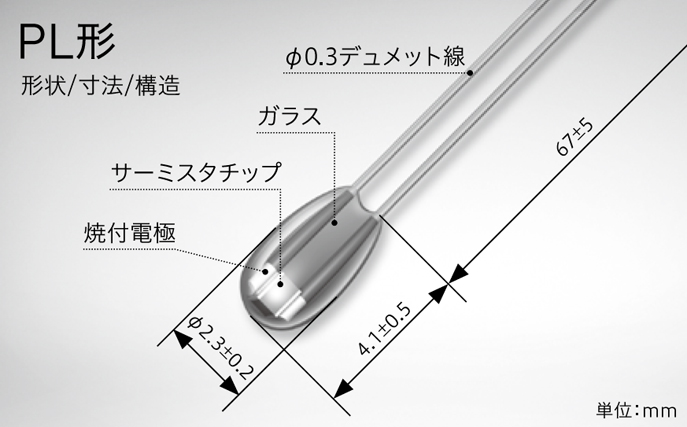

PLシリーズ PL形

特長

  • Low B定数特性を実現(B25/50=2240K)
  • 広い温度範囲で実用的な抵抗値特性を実現
  • 広温度範囲を1本のサーミスタでコントロール可能
  • 複数サーミスタ切り替えによる回路コストを削減可能
  • ガラス封止により高耐熱性能、耐環境性能を確保
  • 抵抗値の長期安定性を保証
  • 一貫した自動生産による高品質品の大量供給が可能
用途例 極低温域から高温度域まで制御が必要な機器
・白金測温体、熱電対の代替
使用温度範囲 -50~+300℃
熱時定数 約12秒
熱放散定数 約1.3mW/℃
絶縁抵抗 DC.500V 50MΩ以上

※熱時定数および熱放散定数について、特に記載がない場合は、静止空気中での測定結果です。
